Giới thiệu

• AWS Storage Gateway kết nối các thiết bị lưu trữ tại chỗ (on-premises storage appliances) với AWS cloud storage, giúp tích hợp liền mạch với các tính năng bảo mật dữ liệu.
• Đây là dịch vụ lưu trữ hybrid cloud, cho phép truy cập dữ liệu tại chỗ với khả năng mở rộng gần như vô hạn trên AWS.
• Lưu trữ dữ liệu trên AWS cloud giúp giảm chi phí, mở rộng linh hoạt, đồng thời duy trì tính bảo mật.
• Có thể triển khai dưới hai dạng:
  • Tại chỗ (on-premises): Chạy như máy ảo (VM appliance).
  • Trên AWS: Chạy như EC2 instance để phục hồi sau thảm họa (disaster recovery), sao chép dữ liệu (data mirroring), hoặc cung cấp bộ lưu trữ cho ứng dụng EC2.
• Bảo mật dữ liệu:
  • Mã hóa dữ liệu trong quá trình truyền (data-in-transit encryption) bằng SSL.
  • Mã hóa dữ liệu lưu trữ (data-at-rest encryption) trong S3 hoặc Glacier bằng AES-256.
• Các loại Storage Gateway
  • File Gateway 🗂️: Cung cấp lưu trữ file trên AWS S3 với giao diện NFS/SMB.
  • Volume Gateway 📦: Cung cấp iSCSI block storage, có thể chạy ở chế độ cached hoặc stored.
  • Tape Gateway 📼: Cung cấp virtual tape library - VTL để sao lưu và lưu trữ dữ liệu trên S3 Glacier.

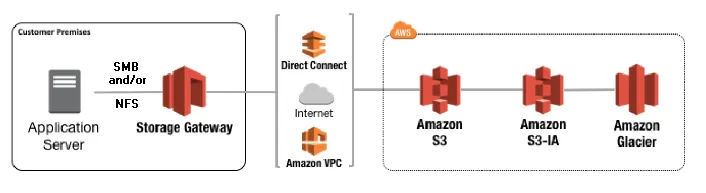

S3 File Gateway

• Cung cấp giao diện file để lưu trữ và truy xuất dữ liệu trên AWS S3.
• Hỗ trợ các giao thức tiêu chuẩn như NFS (v3 & v4.1) và SMB (v2 & v3) để truy xuất dữ liệu.
• Triển khai dưới dạng phần mềm ảo (VM appliance) trên VMware ESXi hoặc Microsoft Hyper-V.
• Tích hợp S3 như một file system mount, cho phép truy cập dữ liệu trong S3 dưới dạng file hoặc file share mount points.
• Lưu trữ metadata kiểu POSIX (quyền sở hữu, quyền truy cập, timestamp) trong S3 như object user metadata.
• Cung cấp giải pháp thay thế tiết kiệm chi phí so với lưu trữ tại chỗ (on-premises storage).
• Hỗ trợ caching cục bộ (local caching) để giảm độ trễ truy cập dữ liệu.
• Quản lý truyền dữ liệu thông minh:
  • Giảm tắc nghẽn mạng
  • Tối ưu hóa băng thông
  • Truyền dữ liệu song song
• Tích hợp dễ dàng với các dịch vụ AWS khác như IAM, KMS, CloudWatch, CloudTrail.

Volume Gateway (AWS Storage Gateway)

• Cung cấp các volume lưu trữ có thể gắn kết (mount) như thiết bị iSCSI trên các máy chủ ứng dụng on-premises.
• Tất cả dữ liệu được lưu trữ an toàn trên AWS, với cách tiếp cận linh hoạt về lượng dữ liệu lưu trữ tại chỗ.
• Cung cấp giao diện iSCSI để tích hợp dễ dàng với các ứng dụng backup hiện có.
• Đóng vai trò như một ổ đĩa khác trên hệ thống on-premises.
• Sao lưu dữ liệu theo từng phần (incremental backup) bằng EBS snapshots trong S3.
• Snapshot có thể được:
  • Khôi phục thành volume lưu trữ trên gateway
  • Tạo EBS volume mới để gắn vào EC2 instance.

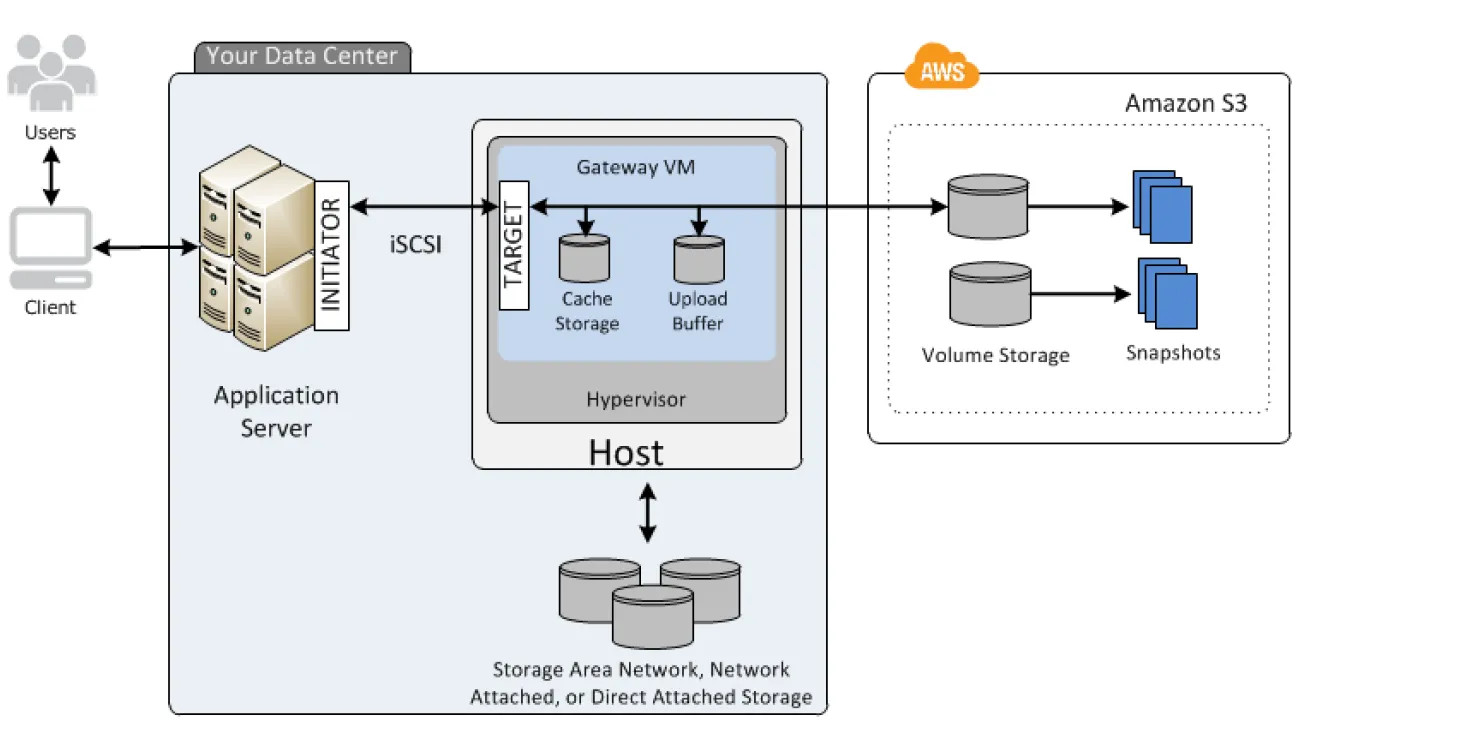

Gateway Cached Volumes

• Dữ liệu được lưu trữ chính trên S3, trong khi các dữ liệu được truy cập gần đây sẽ được giữ lại on-premises để giảm độ trễ (low latency access).
• Tiết kiệm chi phí lưu trữ chính, giảm nhu cầu mở rộng bộ nhớ on-premises.
• Dữ liệu được mã hóa trên S3 bằng Server-Side Encryption (SSE), không thể truy cập bằng S3 API hoặc các công cụ khác.
• Hỗ trợ tối đa 32 volumes/gateway, mỗi volume từ 1 GiB đến 32 TiB, tổng tối đa 1 PiB (1,024 TiB).
• Gateway VM có thể gán hai loại ổ đĩa chính:
  • Cache Storage
    • Lưu trữ dữ liệu tạm thời trước khi tải lên S3.
    • Lưu trữ dữ liệu được truy cập gần đây để tăng tốc truy xuất.
  • Upload Buffer
    • Hoạt động như vùng đệm trước khi dữ liệu được tải lên S3.
    • Dữ liệu được tải lên S3 qua kết nối SSL mã hóa an toàn.

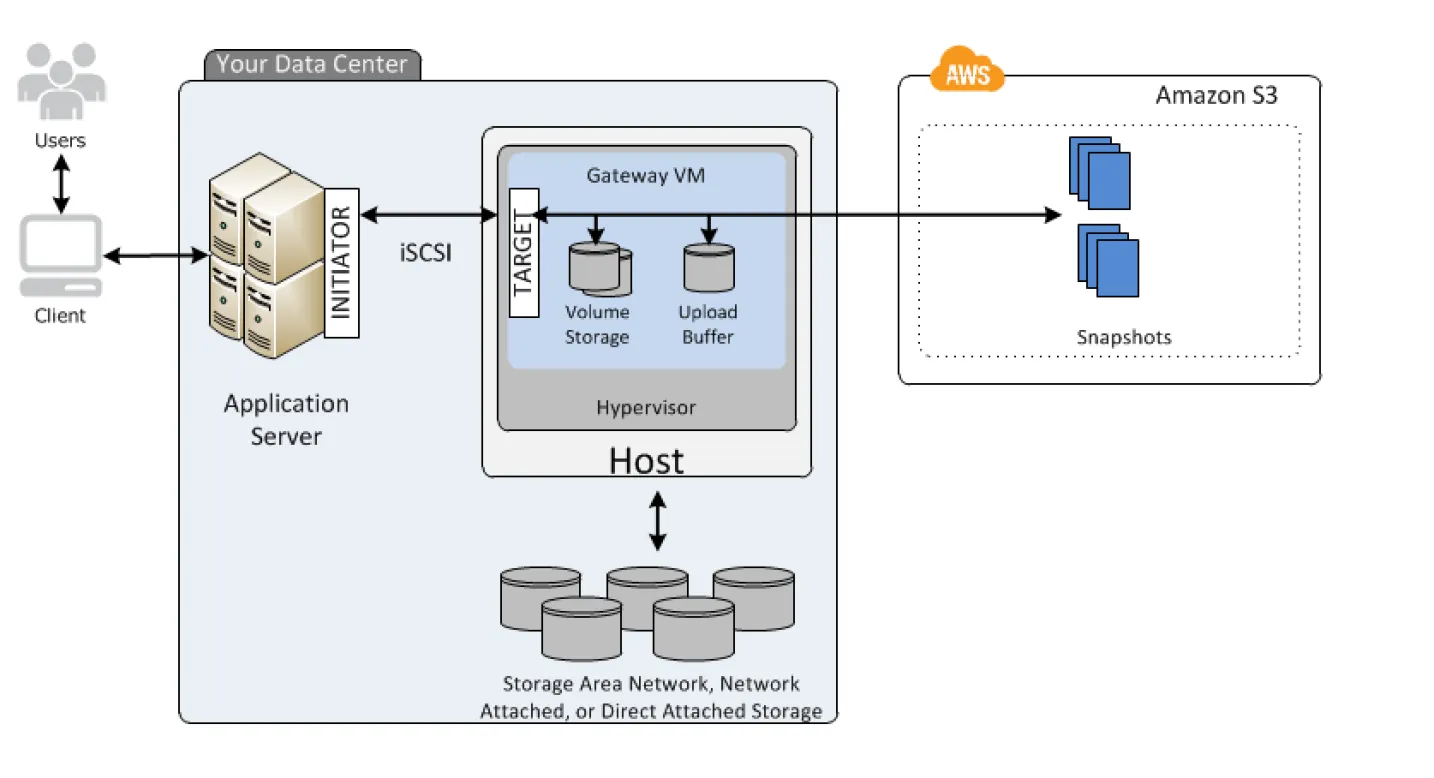

Gateway Stored Volumes

• Lưu trữ toàn bộ dữ liệu ở on-premises để đảm bảo truy xuất với độ trễ thấp (low latency access).
• Sao lưu dữ liệu theo từng thời điểm (point-in-time snapshots) lên Amazon S3 dưới dạng EBS snapshots để đảm bảo bảo mật và lưu trữ bền vững.
• Hỗ trợ khôi phục dữ liệu về trung tâm dữ liệu on-premises hoặc EC2, giúp đáp ứng nhanh trong trường hợp thảm họa (disaster recovery).
• Hỗ trợ tối đa 32 volumes/gateway, mỗi volume từ 1 GiB đến 16 TiB, tổng dung lượng tối đa 512 TiB.
• Gateway VM có thể gán hai loại ổ đĩa chính:
  • Volume Storage
    • Lưu trữ dữ liệu thực tế.
    • Có thể ánh xạ với bộ nhớ DAS (Direct-Attached Storage) hoặc SAN (Storage Area Network) on-premises.
  • Upload Buffer
    • Hoạt động như vùng đệm trước khi dữ liệu được tải lên S3.
    • Dữ liệu được tải lên S3 qua kết nối SSL mã hóa an toàn.

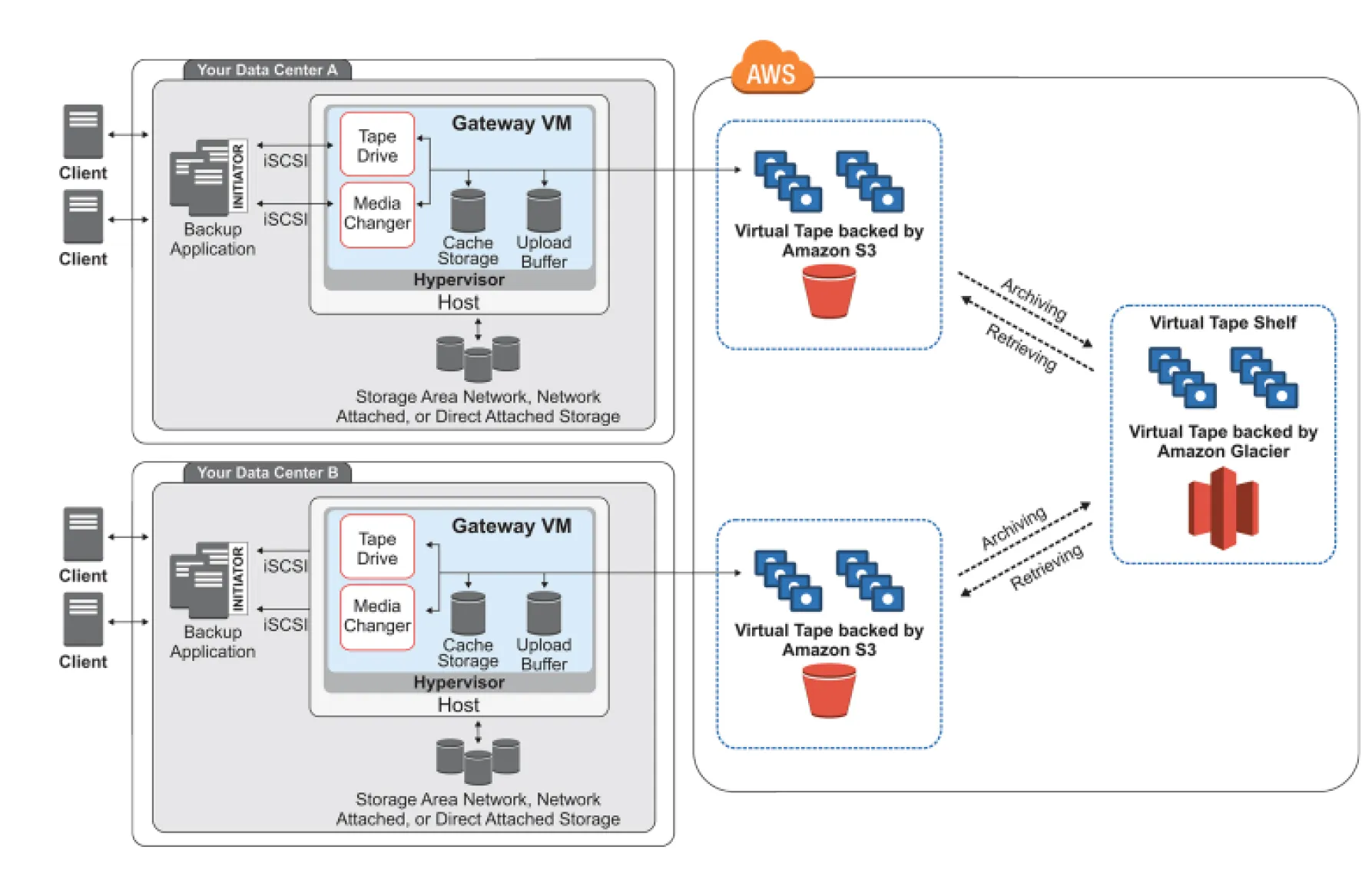

Tape Gateway – Gateway-Virtual Tape Library (VTL)

• Cung cấp giải pháp lưu trữ bền vững và tiết kiệm chi phí cho nhu cầu lưu trữ dữ liệu dài hạn.
• Hỗ trợ giao diện VTL (Virtual Tape Library), cho phép tận dụng hạ tầng sao lưu tapes hiện có để lưu trữ dữ liệu trên Virtual Tape Cartridges.
• Mỗi Tape Gateway được cấu hình sẵn với một Media Changer và các Tape Drive, có thể sử dụng như thiết bị iSCSI trên các ứng dụng sao lưu hiện có.
• Hỗ trợ tối đa 1.500 tapes, tổng dung lượng tối đa 1 PiB (Petabyte).
• Dữ liệu trên Virtual Tape Library được lưu trữ trên S3, còn băng từ được lưu trữ dài hạn trên Glacier để tối ưu chi phí.

Thành phần chính của Tape Gateway

• Virtual Tape
  • Giống như băng từ vật lý nhưng dữ liệu được lưu trên AWS.
  • Hỗ trợ băng từ có dung lượng từ 100 GiB đến 2.5 TiB.
• Virtual Tape Library (VTL)
  • Tương tự như thư viện băng từ vật lý, nhưng thay thế Tape Drives bằng VTL Tape Drive và Robot Arms bằng Media Changer.
  • Dữ liệu sao lưu sẽ được ghi vào Gateway, lưu trữ cục bộ (on-premises), rồi tải lên băng từ ảo trong S3.
• Virtual Tape Shelf (VTS)
  • Giống như kho lưu trữ băng từ ngoài site (offsite tape storage).
  • Các băng từ trong VTL sẽ được sao lưu lên Glacier để tiết kiệm chi phí.
  • VTS nằm trong cùng Region với Gateway và mỗi Region chỉ có một VTS duy nhất.

Quy trình lưu trữ và khôi phục băng từ

• Lưu trữ (Archiving Tapes): Khi phần mềm sao lưu eject băng từ, Gateway sẽ chuyển băng từ sang VTS để lưu trữ dài hạn.
• Khôi phục (Retrieving Tapes): Để sử dụng lại băng từ trong VTS, trước tiên cần khôi phục về VTL. Quá trình này mất khoảng 24 giờ.

Gateway VM có thể gán hai loại ổ đĩa chính

• Cache Storage
  • Lưu trữ cục bộ dữ liệu trước khi tải lên S3.
  • Lưu dữ liệu đã truy xuất gần đây để giảm độ trễ khi truy cập lại.
• Upload Buffer
  • Làm vùng đệm trước khi tải dữ liệu lên băng từ ảo (Virtual Tape).
  • Dữ liệu được tải lên AWS qua kết nối SSL mã hóa an toàn và lưu trữ trên S3.
